產品介紹

Product Introduction

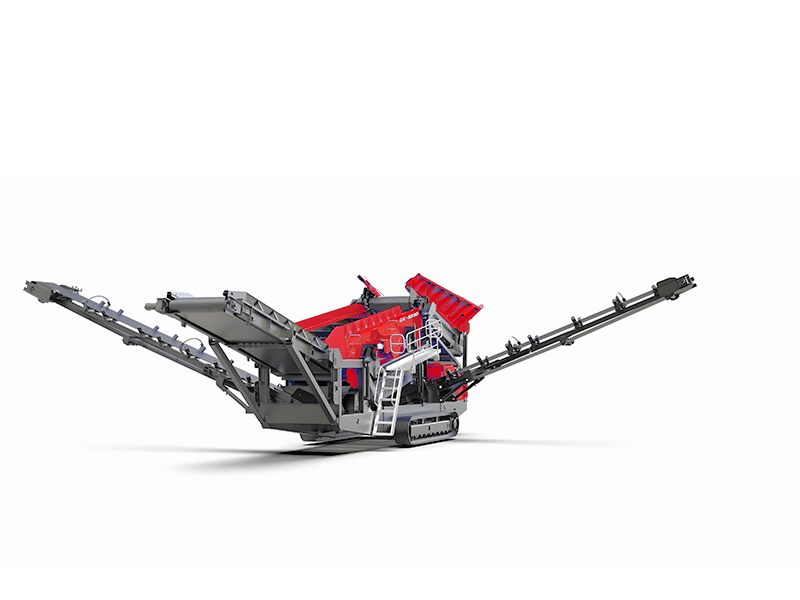

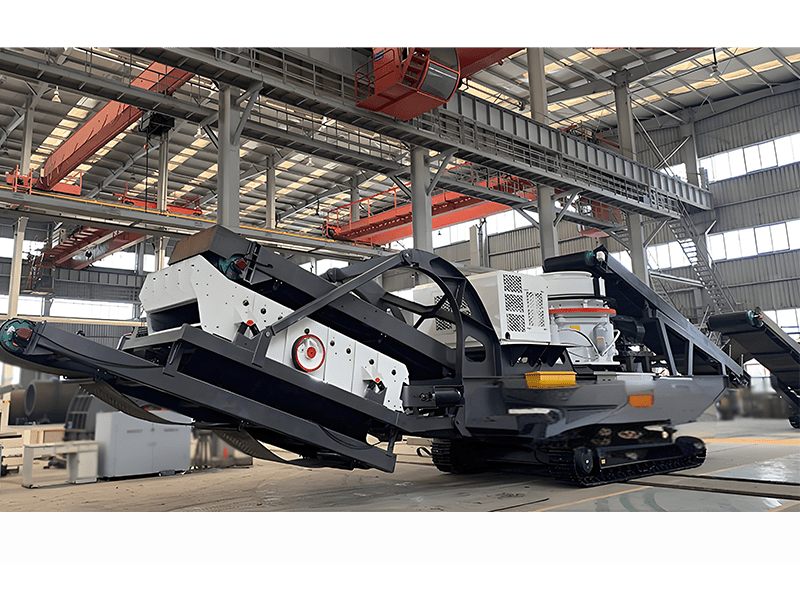

履帶篩分破碎站

Crawler Screening and Crushing Station

履帶篩分破碎站是一種用于礦石、砂石、骨料和回收利用物料篩分的移動式破碎和篩分設備。這些設備的主要特點包括重型框架、高耐用性、廣泛的篩分能力以及便捷的轉場性能。它們還配備了智能工藝控制系統，使得操作更加簡便。

適用物料：花崗巖、大理石、玄武巖、石灰石、石英石、河卵石、銅礦石、鐵礦石等。
應用領域：建筑工程、公路和鐵路工程、水利工程、礦山開采。

產品特點

設備采用履帶底盤設計，能夠在各種復雜地形和惡劣環境中靈活移動和操作，適應多工地的需求。

一體化設計

集成了破碎機、篩分設備和輸送系統在一個履帶底盤上，結構緊湊，安裝簡便，節省時間和成本。

多功能應用

結合了篩分和破碎功能，適用多種原料的篩分和破碎處理，如石灰石、花崗巖等，廣泛應用采礦和建筑工程中。

一體化設計

設備集成了破碎機、篩分設備和輸送系統在一個履帶底盤上，結構緊湊，安裝簡便，節省時間和成本。

工作原理

進料和給料過程：原料通過給料機（如振動給料機或帶式給料機）進入到破碎站的主要破碎設備，例如顎式破碎機或沖擊破碎機。給料機確保將原料均勻地送入破碎設備，保證破碎過程的連續性和穩定性。
破碎過程：原料被破碎設備（如顎式破碎機）內部的活動顎和固定顎之間的擠壓和撞擊作用進行初步破碎。具體的破碎過程根據設備的類型和工作原理而有所不同，主要目的是將原料破碎成適合進一步處理的顆粒大小。
篩分過程：破碎后的物料通過輸送帶系統或其他輸送裝置被送入振動篩進行篩分。振動篩能夠?qū)⑽锪习凑詹煌牧６冗M(jìn)行分類，分離出符合要求的成品料和不符合要求的粗料。
排料和輸送過程：篩分后的成品料被輸送到指定的堆放區域或后續處理設備，如堆場或混凝土攪拌站。粗料可能會被重新送回破碎設備進行再次破碎，以達到要求的粒度。
液壓系統和控制：履帶篩分破碎站通常配備先進的液壓系統和智能控制技術，能夠?qū)崿F(xiàn)設備的穩定運行和自動化控制。通過調整破碎設備和篩分設備的參數，優化破碎和篩分效率，提高產品的質量和生產效率。

77%節約成本

99%效率提升

100%服務響應式

技術參數

型號Model	DBS515
喂料設備Feeding Equipment
料斗容積Hopper Volume(m3)	4
鏈板給料機寬度Apron Feeder Width (mm)	1000
重型篩分機Scalping Screen
上層篩網面積 Upper screen area ( mm2)	1520×4860
下層篩網面積 Bottom screen area (mm2)	1520×3600
最大遊料尺寸Max feeding size(mm)	500
篩箱層數Screen Box Decks	2
篩箱傾斜角度 Screen casing inclined angle (° )	13-19
細料皮帶機 Fines Belt Conveyor
帶寬 Belt Width(mm)	800
卸料高度Unloading Height(mm)	3630
中物料皮帶機 Midgrade Belt Conveyor
帶寬Belt Width(mm)	800
卸料高度Unloading Height(mm)	3180
大物料皮帶機 0versize Belt Conveyor
帶寬 Belt Width(mm)	1200
卸料高度Unloading Height(mm)	3600
篩下皮帶機 Bypass conveyor
帶寬 Belt Width(mm)	B1200
整機 Whole Plant
發動機功率Motor(kw)	93
整機重量Total weight(t)	33
處理能力Capacity(t/h)	500
運輸尺寸長x寬x高Size LxWxH(m)	14.7×3.0x3.4
工作尺寸長x寬x高Size LxWxH(m)	15×12.6×4.7
